NO FIRIndustrial

Monitor de incendio por control remoto



Monitores de incendios motorizados para instalaciones en áreas-peligrosas que requieren supresión remota sin exposición del operador. Control de modo triple-- transmisor inalámbrico, panel cableado y volante mecánico de respaldo - con certificación total a prueba de explosiones-para áreas clasificadas Zona 1 y Zona 2.
Especificación Detalles
Monitorear el cuerpo SS 304 / 316
Fuente de alimentación CA 220 V
Actuador de motor 24 VCC
Viaje horizontal 340 grados
Viaje vertical −45 grados a +85 grados
Modos de control Inalámbrico/Cableado/Manual
Estándar de brida BS4504 · ANSI 150 · ES
Tamaño de entrada 2,5 / 3 / 4 pulgadas
Agente Agua · Agua + Espuma
1

Serie de productos



La gama XFS cubre monitores de espuma-solo de agua y de agente dual-, con configuraciones de boquillas de chorro directo, niebla y puntas apiladas. Todos los modelos cuentan con certificación a prueba de explosiones-y comparten la misma arquitectura de control de modo triple-.

Boquilla SS · Chorro / Niebla

Serie XFS1 · Monitor de agua

NONFIR Industrial Remote Control Fire Monitor

Full stainless steel body and nozzle with brass trim. Remotely controlled straight stream and 120℃ fog patterns. Ideal for petrochemical plant perimeter protection where maximum corrosion resistance is required alongside remote operation.



Rango de flujo 1200 – 2400 LPM
Alcance máximo 65 m
Ángulo de niebla 120 grados
Entrada 2.5 / 3 / 4″

Consejos apilados · Corriente recta

TFS1 / TFS2 · Timón · Corriente/niebla

NONFIR Industrial Remote Control Fire Monitor

Sistema de boquillas con puntas apiladas-actuadas eléctricamente que permiten velocidades de flujo seleccionables de forma remota sin intervención en el campo. La variante XFS2 alcanza 4800 LPM y 85 m - para grandes instalaciones de refinerías y terminales que requieren alto flujo y operación remota.



Rango de flujo 1200 – 4800 LPM
Alcance máximo 85 m
Patrón Consejos apilados
Entrada 2.5 / 3 / 4″

Corriente Recta · AZ-1

Corriente Recta · AZ-1NONFIR Industrial Remote Control Fire MonitorConfiguración de chorro directo dedicada para un alcance máximo y potencia de penetración en incendios-profundos. Control direccional remoto mediante panel inalámbrico o cableado. Disponible desde 1200 LPM hasta 4800 LPM con accionamiento de motor completo-a prueba de explosiones.



Rango de flujo 1200 – 4800 LPM
Alcance máximo 85 m
Patrón Corriente recta
Entrada 2.5 / 3 / 4″

Monitor de espuma de agua · Boquilla SP

XFS1 / XFS2 · Monitor de espumaNONFIR Industrial Remote Control Fire MonitorMonitor de agente dual-controlado eléctricamente. La boquilla SP suministra agua y espuma AFFF/FFFP de forma remota, con un alcance de espuma de hasta 70 m. Diseñado para protección de parques de tanques y bastidores de carga donde la supresión Clase B debe iniciarse desde una ubicación de control segura.



Rango de flujo 1440 – 3840 LPM
Alcance del agua 50 – 75 m
Alcance de la espuma 42 – 70 m
Entrada 2.5 / 3 / 4″

Monitor de espuma de agua · Boquilla SQ

XFS1 / XFS2 · Monitor de espuma

NONFIR Industrial Remote Control Fire Monitor

Variante de boquilla SQ del monitor de espuma eléctrico. Envoltura de rendimiento idéntica a la serie SP con una geometría de boquilla alternativa para compatibilidad de concentrado de espuma específica o requisitos de integración de sistemas en el sitio.



Rango de flujo 1440 – 3840 LPM
Alcance del agua 50 – 75 m
Alcance de la espuma 42 – 70 m
Entrada 2.5 / 3 / 4″

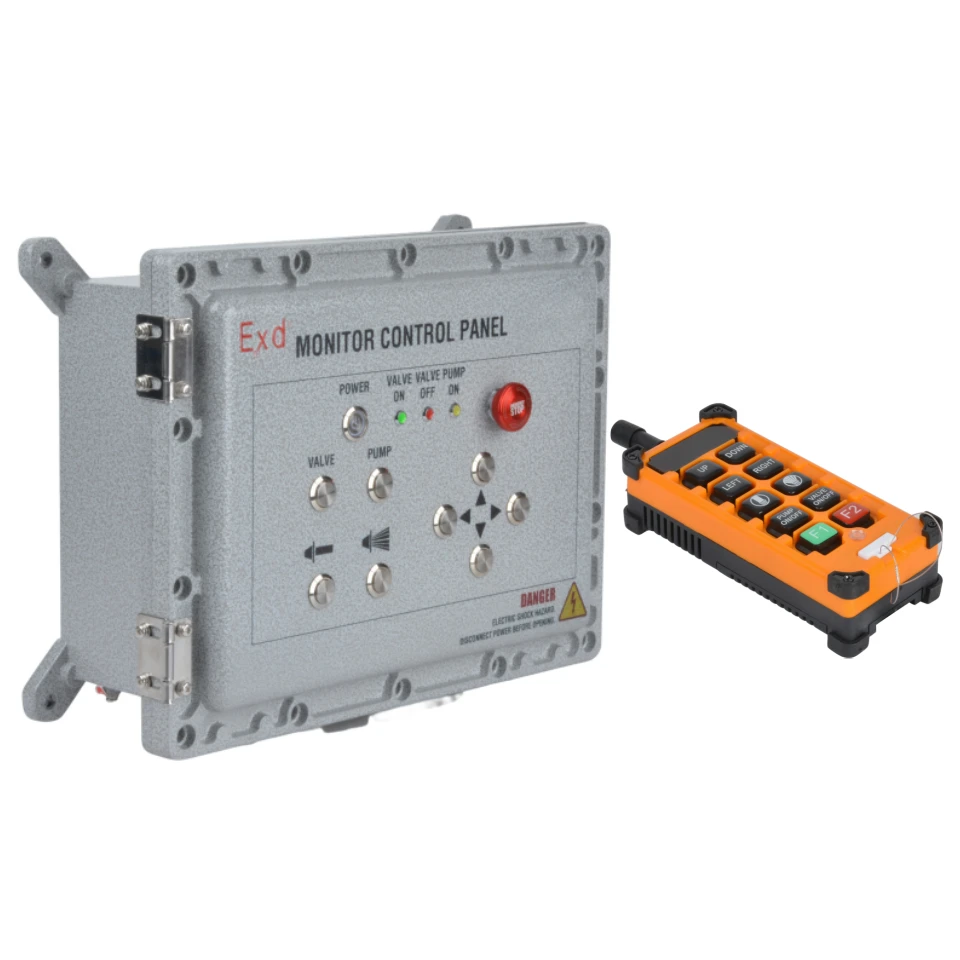

Unidad de control remoto de caja de control-a prueba de explosiones



productcate-960-960Unidad de control remoto-a prueba de explosiones para monitores de incendios operados eléctricamente. Diseñado para instalaciones en áreas-peligrosas donde se requiere un funcionamiento confiable del monitor remoto. Compatible con monitores eléctricos de agua y espuma, lo que proporciona un posicionamiento y control seguros del monitor y al mismo tiempo cumple con los requisitos operativos de instalaciones petroquímicas, parques de tanques y otros entornos industriales clasificados.





2

Soluciones de control flexibles

Transmisor inalámbrico

El controlador inalámbrico portátil proporciona posicionamiento remoto en tiempo real-de ejes horizontales y verticales desde una distancia segura. Permite una respuesta direccional inmediata durante incidentes activos sin necesidad de que el personal ingrese a la zona de peligro. Modo primario para operaciones de respuesta a incidentes.

Caja de control cableada

Controlador cableado de panel-fijo para integración permanente-de sala de control o estación de bomberos. Proporciona un comando continuo y confiable desde un área segura designada. Admite la interfaz con DCS, SCADA o sistemas de detección de incendios y gases del sitio para secuencias de respuesta de supresión semi-automáticas o automatizadas.

Volante manual

El volante de aleación de aluminio proporciona un funcionamiento totalmente mecánico que no requiere ningún tipo de energía eléctrica. Funciona como último recurso-de respaldo durante un corte completo de energía y como modo de control principal durante la puesta en marcha, el mantenimiento y las pruebas cuando los sistemas eléctricos están aislados para un trabajo seguro. No se puede desactivar por falla eléctrica.



3

Aplicaciones típicas


Oil Refinery Plant in Fire

Plantas petroquímicas y de refinería

Los monitores TFS2 y WFS2 de alta-capacidad protegen unidades de proceso, bastidores de tuberías y áreas de almacenamiento en refinerías de petróleo y complejos petroquímicos. El caudal máximo de 4800 LPM y el alcance de 85 m cumplen con las distancias de protección exigidas por NFPA 15 para grandes instalaciones industriales.
productcate-768-512

Instalaciones marinas y costa afuera

La opción de cuerpo SS 316 proporciona una resistencia superior a la corrosión por cloruro del agua de mar, lo que hace que los monitores TFS y WFS sean adecuados para embarcaderos, plataformas marinas, terminales de GNL e instalaciones de carga de buques-donde se especifican materiales de grado marino-.
Fire water monitor in power plant

Generación de energía y servicios públicos

Los depósitos de carbón, las bahías de transformadores, las salas de turbinas y las áreas de torres de enfriamiento se benefician de los monitores de control del timón-para una respuesta manual rápida. La serie de puntas apiladas permite a los operadores seleccionar el caudal adecuado para el peligro sin necesidad de cambiar el equipo.
Foam Report for Simple and Precise Documentation - Rosenbauer

Infraestructura aeroportuaria y de aviación

Los sistemas de hidrantes de combustible, los hangares de mantenimiento de aeronaves y las áreas de plataforma requieren capacidad de supresión tanto de agua como de espuma. Las series de monitores de espuma TFS y WFS proporcionan la flexibilidad-de agente dual requerida por las normas de protección contra incendios de la OACI y la CAA para instalaciones de aviación.
4

Especificaciones técnicas

Serie Material de la boquilla Patrón de pulverización Rango de flujo Alcance del agua Alcance de la espuma Tamaño de entrada Agente Clasificado
XFS1.FS/SS SS 304/316 + Latón Corriente + 120 grados Niebla 1200 – 2400 LPM 50 – 65 m - 2.5 / 3 / 4″ Agua Ex-prueba
XFS1–2.AZ-4 Aleación de aluminio Consejos apilados 1200 – 4800 LPM 50 – 85 m - 2.5 / 3 / 4″ Agua Ex-prueba
XFS1–2.AZ-1 Aleación de aluminio Corriente recta 1200 – 4800 LPM 50 – 85 m - 2.5 / 3 / 4″ Agua Ex-prueba
XFS1–2.SP SS + Aluminio (SP) Corriente recta 1440 – 3840 LPM 50 – 75 m 42 – 70 m 2.5 / 3 / 4″ Agua + Espuma Ex-prueba
XFS1–2.SQ SS + Aluminio (SQ) Corriente recta 1440 – 3840 LPM 50 – 75 m 42 – 70 m 2.5 / 3 / 4″ Agua + Espuma Ex-prueba

Todas las especificaciones a 8 bar. Contáctenos para obtener la hoja de datos completa del modelo-por-modelo.

5

Guía de selección



1

¿El área está clasificada como peligrosa?









Si el área de instalación tiene una clasificación peligrosa de Zona 1 o Zona 2 según IEC 60079 o norma nacional equivalente, la serie XFS a prueba de explosiones-es la opción requerida. Los monitores motorizados estándar con componentes eléctricos no-clasificados no son adecuados para estas áreas. La serie XFS también debe considerarse para áreas de la Zona 2 donde las consecuencias de ignición son altas, incluso donde el equipo estándar puede estar técnicamente permitido.







2

¿Agua-¿Solo agua o agua + espuma?

Especifique las variantes del monitor de espuma XFS.SP o XFS.SQ donde el peligro protegido incluye líquidos inflamables (riesgo Clase B). Estos suministran agua y espuma AFFF/FFFP desde un único monitor y la entrada - la aplicación remota de espuma se inicia desde la interfaz de control sin entrada de personal. Para tareas de refrigeración de Clase A y generales, las variantes XFS únicamente de agua-(series FS, AZ-1, AZ-4) son apropiadas.


3

Tipo de boquilla: ¿SS, puntas apiladas o rectas?

La serie XFS1.FS (boquilla SS+Latón) está especificada para una máxima resistencia a la corrosión en entornos marinos y químicos. La serie de puntas apiladas AZ-4 se especifica cuando los caudales variables son operativamente deseables y deben poder seleccionarse de forma remota sin necesidad de cambiar la boquilla. La serie AZ-1 de chorro recto está especificada para un alcance máximo y una penetración de chorro concentrado en incendios profundos en áreas cerradas o congestionadas.


4

Requisitos de la interfaz de control

Todos los modelos XFS incluyen transmisor inalámbrico, caja de control cableada y volante manual de serie. Para proyectos que requieren integración de DCS o SCADA, confirme los requisitos del protocolo de interfaz en la etapa de cotización. - la caja de control cableada se puede especificar con salidas de señal apropiadas para la integración con los sistemas de control del sitio. Para instalaciones no tripuladas, la funcionalidad de activación automática-a través de la interfaz del sistema de detección debe discutirse con el equipo de ingeniería en la etapa de diseño.

Como uno de los principales fabricantes y proveedores de monitores de incendios anti-explosiones en China, ofrecemos una amplia gama de productos con una calidad superior. No dude en comprar aquí en nuestra fábrica un monitor contra incendios antiexplosión de alta calidad fabricado en China. Para consulta de precios, contáctenos.
